1. 用途特點及性能

異頻介質損耗測試儀用于現場抗干擾介損測量，或試驗室精密介損測量。儀器為一體化結構，內置介損電橋、變頻電源、試驗變壓器和標準電容器等。采用變頻抗干擾和傅立葉變換數字濾波技術，全自動智能化測量，強干擾下測量數據非常穩定。測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。

1.1 主要技術指標

1.1.1介損和電容量測量

準確度：  Cx:  ±（讀數×1%+1pF）

tgδ: ±（讀數×1%+0.00040）

抗干擾指標： 變頻抗干擾，在200%干擾下仍能達到上述準確度

電容量范圍： 內施高壓： 3pF~60000pF/10kV  60pF~1.0μF/0.5kV

外施高壓： 3pF~1.5μF/10kV  60pF~30μF/0.5kV

分辨率：  最高0.001pF，4位有效數字

tgδ范圍： 不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。

試驗電流范圍：10μA~5A

內施高壓： 設定電壓范圍： 0.5~10kV

最大輸出電流： 200mA

升降壓方式：  連續平滑調節

電壓精度：  ±(1.5%×讀數+10V)

電壓分辨率：  1V

試驗頻率： 45~65Hz整數頻率

49/51Hz、45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻

頻率精度：±0.01Hz

外施高壓： 正接線時最大試驗電流5A / 40~70Hz

反接線時最大試驗電流10kV / 5A / 40~70Hz

CVT自激法低壓輸出：輸出電壓3~50V，輸出電流3~30A

測量時間： 約30s，與測量方式有關

1.1.2其它指標

輸入電源： 180V~270VAC，50Hz/60Hz±1%，市電或發電機供電

計算機接口： 標準RS232接口

打印機：  自帶微型熱敏打印機

環境溫度： -10℃~50℃

相對濕度： <90%，不結露

選型主要技術指標簡表

1.2 電容及介損測量主要功能特點

1.2.1變頻抗干擾

采用變頻抗干擾技術，在200%干擾下仍能準確測量，測試數據穩定，適合在現場做抗干擾介損試驗。

1.2.2高精度測量

采用頻率浮動、數字波形分析和電橋自校準等技術，配合高精度三端標準電容器，實現高精度介損測量，并且正/反接線測量的準確度和穩定性一致。

儀器所有量程輸入電阻低于2Ω，消除了測試線附加電容的影響。

可外接油杯做精密絕緣油介損試驗，可外接固體材料測量電極做精密絕緣材料介損試驗。

1.2.3兼容性好

自動識別50Hz / 60Hz系統電源，支持發電機供電，即使頻率波動大，也可正常測量。

內置串聯和并聯兩種介損測量模型，可與校驗臺和介損標準器完全兼容，方便儀器檢定。

1.2.4多級安全保護，確保人身和設備安全

高壓保護：試品短路、擊穿或高壓電流波動，能以短路方式高速切斷輸出。

低壓保護：誤接380V、電源波動或突然斷電，啟動保護，不會引起過電壓。

接地保護：儀器接地不良使外殼帶危險電壓時，啟動接地保護。

C  V  T：高壓電壓和電流、低壓電壓和電流四個保護限，不會損壞設備；誤選菜單不會輸出激磁電壓。CVT測量時無10kV高壓輸出。

防誤操作：兩級電源開關；電壓、電流實時監示；多次按鍵確認；接線端子高/低壓分明；緩速升壓，可迅速降壓，聲光報警。

防“容升”：測量大容量試品時會出現電壓抬高的“容升”效應，儀器能自動跟蹤輸出電壓，保持試驗電壓恒定。

抗震性能：儀器采用獨特抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。

高壓電纜：為耐高壓絕緣導線，可拖地使用。

1.2.5技術突破，功能強大

（1）具有外接標準電容器接口，自動跟蹤外接試驗電源頻率40Hz~70Hz，支持工頻電源和串聯諧振電源做大容量高電壓介損試驗。

（2）具有回路接觸不良放電提示功能，以方便判別接線是否可靠。

（3）具有CVT自激法測量功能，C1/C2可一次接線同時測出，自動補償母線接地和標準電容器的分壓影響，無須換線和外接任何配件，并且高壓連接線可以拖地。

（4）具有反接線低壓屏蔽功能，在220kVCVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量，并且可一次接線同時對主、從兩個電容進行測量。

（5）中文圖文菜單，大屏幕背光LCD顯示。

（6）配置熱敏打印機，打印數據清晰快捷、無噪音。

（7）帶日歷時鐘，可存儲100組測量數據。

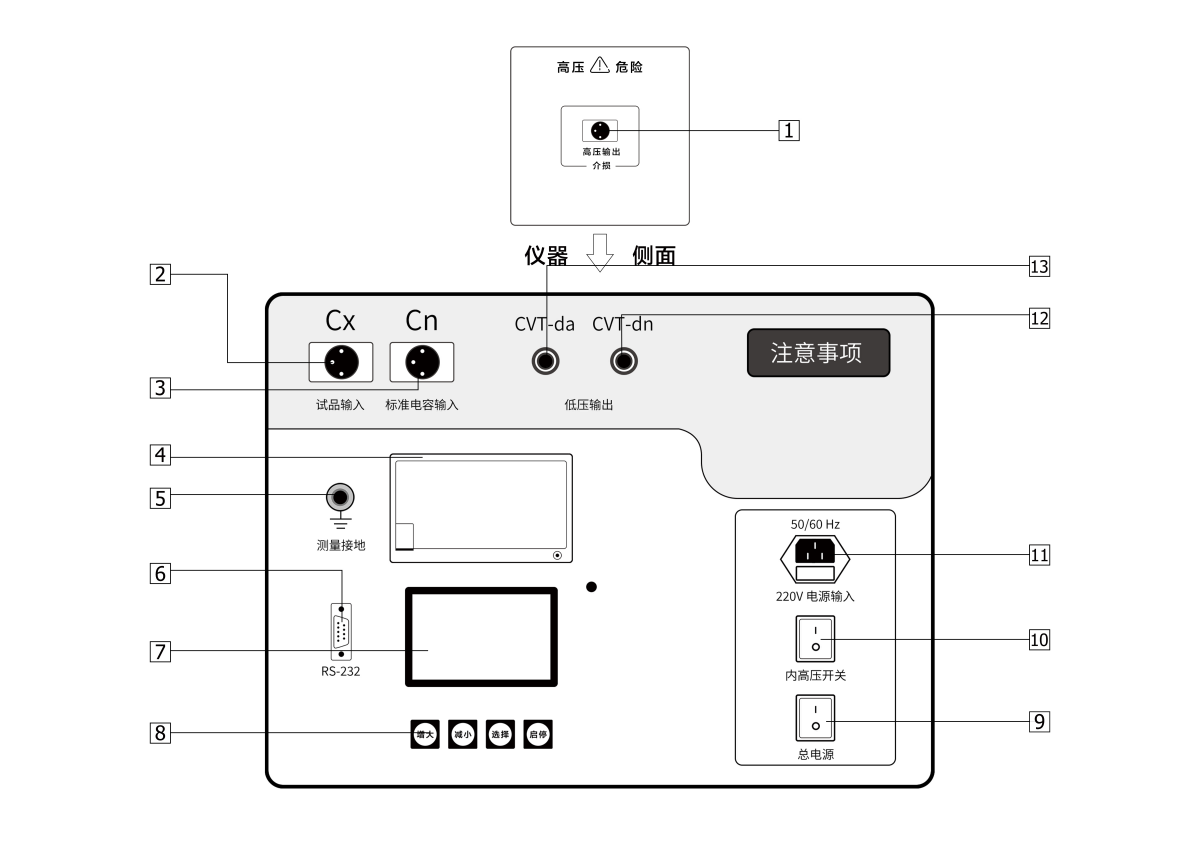

面板介紹

1、高壓輸出端  2、CX試品輸入   3、CN標準電容輸入  4、打印機  5、接地端口    6、232串口（選配） 7、顯示器 8、功能按鍵  9、總電源  10、內高壓開關

11、電源輸入插座   12、CVT1   13、CVT2

2. 面板說明

2.1高壓輸出插座（0.5~10kV，最大200mA）

安裝位置：箱體前側面。

功    能：內高壓輸出；檢測反接線試品電流；內部標準電容器的高壓端。

接線方法：插座1腳接高壓線芯線（紅夾子），2、3腳接高壓線屏蔽（黑夾子）。正接線時，高壓線芯線（紅夾子）和屏蔽（黑夾子）都可以用作加壓線；反接線時只能用芯線對試品高壓端加壓。如果試品高壓端有屏蔽極（如高壓端的屏蔽環）可接高壓屏蔽，無屏蔽時高壓屏蔽懸空。

注意事項：

（1）儀器測量電纜通用，建議用高壓線連接此插座。高壓插座和高壓線有危險電壓，絕對禁止碰觸高壓插座、電纜、夾子和試品帶電部位！確認斷電后接線，測量時務必遠離！

（2）用標準介損器（或標準電容器）檢定反接線精度時，應使用全屏蔽插頭連接試品，否則暴露的芯線會引起誤差。

（3）應保證高壓線與試品高壓端0電阻連接，否則可能引起誤差或數據波動，也可能引起儀器保護。

（4）強干擾下拆除接線時，應在保持電纜接地狀態下斷開連接，以防感應電擊。

2.2試品輸入Cx插座（10μA~5A）

功    能：正接線時輸入試品電流。

接線方法：插座1腳接測量線芯線（紅夾子），2、3腳接測量線屏蔽（黑夾子）。正接線時芯線（紅夾子）接試品低壓信號端，如果試品低壓端有屏蔽極（如低壓端的屏蔽環）可接屏蔽，試品無屏蔽時屏蔽懸空。

注意事項：

（1）測量中嚴禁拔下插頭，防止試品電流經人體入地！

（2）用標準介損器（或標準電容器）檢測儀器正接線精度時，應使用全屏蔽插頭連接試品，否則暴露的芯線會引起誤差。

（3）應保證引線與試品低壓端0電阻連接，否則可能引起誤差或數據波動，也可能引起儀器保護。

（4）強干擾下拆除接線時，應在保持電纜接地狀態下斷開連接，以防感應電擊。

2.3標準電容輸入Cn插座（10μA~5A）

功    能：輸入外接標準電容器電流。

接線方法：與Cx插座類似，其區別在于：

（1）使用外部標準電容器時，應使用全屏蔽插頭連接。此方式常用于外接高電壓等級標準電容器，實現高電壓介損測量。

（2）菜單選擇“外標準”方式。

（3）將外接標準電容器的C和tgδ置入儀器，實現Cx電容介損的絕對值測量。

從原理上講，任何容量和介損的電容器，將參數置入儀器都可做標準電容器。不同的是標準電容器能提供更好的長期穩定性和精度。

（4）不管正接線還是反接線測量，標準電容器接線方式始終為正接線。

2.4 CVT自激法低壓輸出插座（3~50V，3~30A）

功    能：由該插座和接地接線柱輸出CVT測量的低壓變頻激勵電源。

注意事項：

（1）因低壓輸出電流大，應采用儀器專用低阻線連接CVT二次繞組，接觸不良會影響測量。

（2）視CVT容量從菜單選擇合適的電壓電流保護限。

（3）啟動CVT測量時，輸出2~5V的試探電壓，若外部接線有錯會自動停機。若懷疑儀器故障，可測量有無該試探電壓。

（4）選擇正/反接線時，此輸出封閉。

2.5測量接地接線柱

它同外殼和電源插座地線連到一起。在高壓輸出面板的左下角有一個接地插孔，如果儀器配套的高壓線帶有接地屏蔽，可將接地屏蔽的插頭，就近插入該插孔。

注意事項：

（1）盡管儀器有接地保護，但無論何種測量，儀器都應可靠獨立接地。

（2）保證0電阻接地。應仔細檢查接地導體不能有油漆或銹蝕，否則應將接地導體刮干凈。輕微接地不良可能引起誤差或數據波動，嚴重接地不良可能引起危險！

2.6電源輸入插座（180V~270V  50Hz/60Hz）

注意事項：

（1）儀器有快速斷電保護功能，低壓突然斷電時迅速以短路方式切斷高壓輸出。此功能要求儀器的低壓電源（插座、刀閘等）應可靠連接，否則超過數ms的斷電便會引起保護。

（2）輸入電壓大于270V（如誤接380V），儀器立即保護，切斷內部電源。保護后只有總電源開關燈亮，但屏幕無顯示。此時可檢查電源，重新開機。

（3）如果電壓過低，儀器無法輸出設定高壓，可用調壓器調整。

（4）儀器可以自動適應50Hz/60Hz電源頻率。

（5）采用發電機供電時，頻率波動大，且使用發電機的場合不存在干擾，可選擇“定頻”模式，以排除發電機供電頻率波動的影響。

2.7保險管座

保險管座與低壓電源插座合為一體，保險管規格5A / 250V，尺寸φ5×20mm。

注意事項：應使用相同規格的保險絲。若換用備用保險絲后仍燒斷，可能儀器有故障，可通知廠家處理。

2.8內高壓允許開關

功    能：內置高壓系統或CVT自激法低壓輸出系統的總電源開關。關閉此開關，儀器自動設置為絕緣電阻高壓測量方式。此開關受總電源開關控制。

注意事項：

（1）用內置高壓測量時打開此開關。啟動測量后儀器自動升/降壓，并伴隨聲光報警。在報警期間有高壓輸出！

（2）緊急情況應立即關閉此開關，或關閉總電源開關。

（3）出現保護信息后，應排除故障重新開機。

2.9總電源開關

打開總電源開關，首先顯示儀器名稱和編號，數秒后自動進入測量菜單。關閉此開關，也同時關閉內部高壓系統電源，緊急情況應立即關閉此開關。

2.10按鍵

（1）“功能”移動光標，“增大”和“減小”修改光標處內容，“啟停”用于確認或停止。注意：“啟停”是一個鍵，不要當做兩個按鍵使用。

（2）測量過程中，按任意鍵即終止測量。

2.11液晶顯示器

顯示菜單、測量結果或出錯信息。應避免長時間陽光爆曬，避免重壓。

2.12打印機

手動打?。猴@示可打印數據時，按“打印”鍵打印。可隨時按“走紙”鍵。

自動打?。翰藛芜x擇自動打印后，測量結束即自動打印結果，之后可在遠處切斷儀器供電，使操作更加安全。

自帶熱敏打印機，換紙時要打開打印機的紙倉蓋板，放入紙卷并留少許部分在外面，然后關閉蓋板。

3.測量介損和電容量使用說明

3.1對比度調節

液晶顯示屏的對比度已在出廠時校好

3.2進入菜單

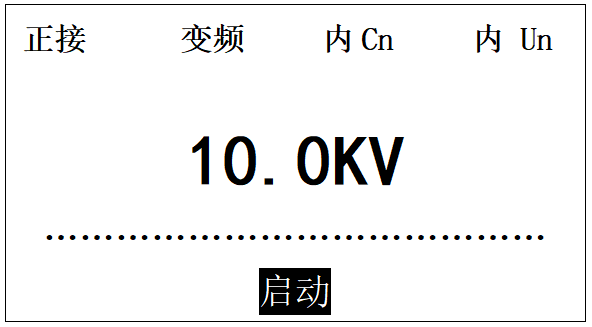

打開總電源開關后，顯示開機畫面，

然后自動進入測量菜單。使用機內高壓請打開內高壓允許開關。點擊啟動鍵進入下面畫面。

3.3選擇接線方式

光標在（正接），按“增大”和“減小”鍵，選擇“正接線”、“反接線”、“CVT”  “屏蔽”等測量方式。

3.4選擇內、外標準電容

光標在（內CN），按“增大”和“減小”鍵，選擇“內標準”“外標準”，表示使用內或外接標準電容。通?？捎脙?nèi)部標準作正、反接線測量和CVT自激法測量，高電壓介損選用外標準方式，需要將外接電容參數置入儀器：

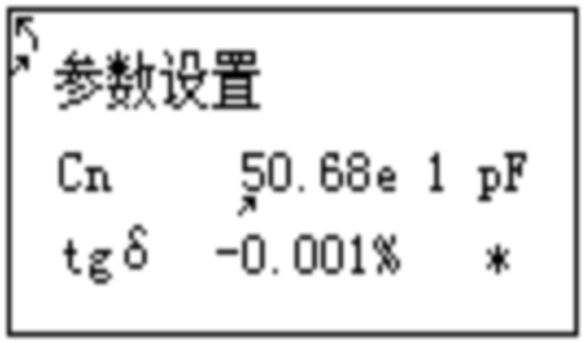

光標在“外Cn”上，按住“啟?！辨I不放，直到顯示：

移動光標，“增大”和“減小”鍵，修改光標處內容。設置完畢按住“啟?！辨I不放，直到返回測量菜單，同時參數被儲存，數據有效。右下角顯示“*”表示不允許修改其它數據，這些數據為儀器出廠參數，一旦變更會嚴重影響測量！

3.5選擇試驗頻率

3.5.1開機默認頻率

光標“變頻”，表示45/55Hz自動變頻。儀器自動用45Hz和55Hz各測量一次，然后計算50Hz下無干擾時數據。開機自動默認為該方式，建議使用。

3.5.2選擇更多頻率

光標在“變頻”，按住“啟?！辨I1s以上切換到全頻率選擇，按“增大”和“減小”鍵循環顯示“45Hz / 46Hz ...... / 64Hz / 65Hz / 50±1Hz / 60±1Hz”：

“45Hz / 46Hz ...... / 64Hz / 65Hz ”：為單頻率測量，研究不同頻率下介損的變化時選用。

“50±1Hz”：為49/51Hz自動變頻，適合50Hz電網工頻干擾下測量。

“60±1Hz”：為59/61Hz自動變頻，適合60Hz電網工頻干擾下測量。

光標在（定頻），按“啟停鍵”，可以選擇（單頻）發電機供電時建議選用定頻50Hz。

按住“啟?！辨I1s以上取消全頻率選擇。

3.6選擇試驗高壓

3.6.1正/反接線方式下選擇高壓

光標在（10KV電壓上），按↑↓鍵循環顯示試驗高壓“0.5 /0.6 /0.8 /1 /1.5 /2 /2.5 /3 /3.5 /4 /4.5 /5 /5.5 /6 /6.5 /7 /7.5 /8 /8.5 /9 /9.5 /10kV。應根據高壓試驗規程選擇試驗高壓。

啟動測量后，該處顯示測量高壓，屏幕下方處會顯示高壓電流（mA）。

3.6.2 CVT自激法接線方式下選擇高壓及保護限

CVT自激法測量必須打開內高壓允許開關，由機內提供激勵電壓，由“低壓輸出”和“測量接地”輸出。為安全起見，CVT自激法還需要設置以下幾個保護限：

光標在（CVT），按“啟?！辨I顯示xxkV / xxmA / xxV / xxA，按↑↓選擇：

xxkV:可選0.5/0.6/0.8/1/1.5/2/2.5/3/3.5/4kV，為高壓電壓上限，只能使用4kV以下電壓。

xxmA:可選10/15/20/25/30/35/40/45/50/60/70/80/100/120/140/200mA，為高壓電流上限。

xxV:可選3/4/5/6/7/8/9/10/12/15/20/25/30/35/40/50V，為低壓電壓上限。

xxA:可選3/4/5/6/7/8/9/10/11/12/13/14/15/16/20/30A，為低壓電流上限。

注意：

（1）測量時4個保護限同時起作用，因此試驗高壓可能達不到設定值。如果高壓達不到保護限，可適當調整受到限制的保護限。

（2）通常測量C1時低壓激勵電壓可達20V，測量C2時低壓激勵電流可達15A。一般可設高壓電壓2～3kV，較少采用高壓電流限制，可設為最大200mA。

3.7自動打印

光標在(10KV)電壓上，按啟停鍵可顯示或取消打印機圖標       ，有此圖標表示測量結束自動打印。

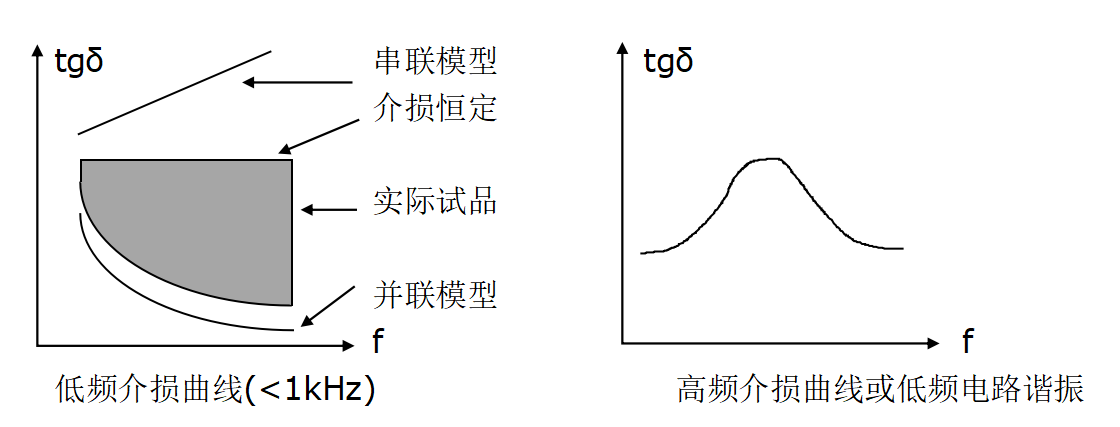

3.8串聯方式

光標在外Un，按 “啟?！辨I，可顯示或取消?處的RC串聯符號 。有此符號模擬西林型電橋工作。無此符號模擬電流比較儀電橋工作。試驗室用標準介損器檢定儀器時應顯示，現場測量請取消 。

3.9啟動測量

光標在“啟停”鍵2s以上啟動測量。

啟動測量后發出聲光報警；進度條處指示0%～99%表示測量進程。

測量中按 啟停鍵 取消測量，遇緊急情況立即關閉總電源。

3.10查看數據

顯示結果后，按“增大”和“減小”鍵可查看其它數據，按打印鍵打印（打印數據包含，測量日期和測量方式等）。

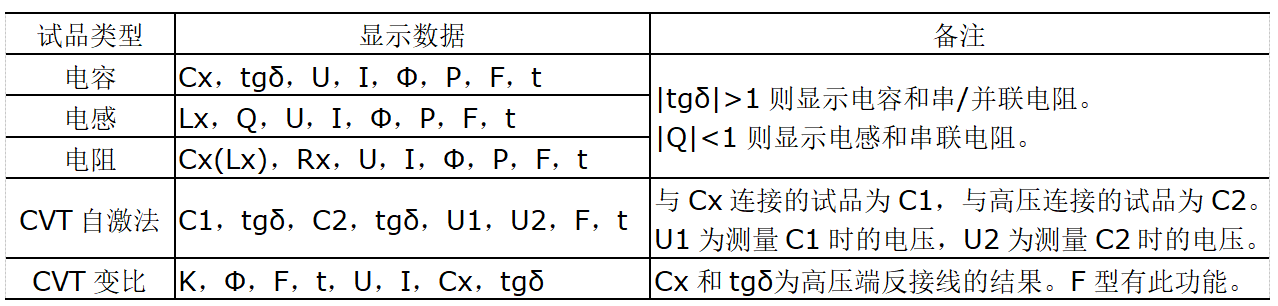

儀器自動分辨電容、電感、電阻型試品：電容型試品顯示Cx和tgδ；電感型試品顯示Lx和Q；電阻型試品顯示Rx和附加Cx或Lx。自動選取顯示單位。

Cx 試品電容量[1μF=1000nF納法 / 1nF=1000pF]，如顯示10.00nF即10000pF

tgδ 介損因數[1%=0.01]

Lx 試品電感量[1MH兆亨=1000kH / 1kH=1000H]

Q 品質因數[無單位]

Rx 試品電阻值[1MΩ=1000kΩ / 1kΩ=1000Ω]

U 試驗電壓[1kV=1000V / 1V=1000mV]

I 試品電流[1A=1000mA / 1mA=1000μA]

K 測CVT變比時，一次電壓比二次電壓

Φ 試品電流超前試驗電壓的角度[°度]或測變比時一次電壓超前二次電壓的角度

P 試品損耗功率[1kW=1000W / 1W=1000mW]

F 頻率[Hz]，指定頻率顯示實際頻率，自動變頻方式顯示中間頻率

t 溫度[℃攝氏度]，機內傳感器測量，受儀器發熱影響，誤差可能較大。儀器顯示數據沒有經過溫度換算。

顯示over表示測量數據超量程。

3.12與計算機連接

連接好計算機后，可由計算機操控儀器，具體操作見主機軟件說明。

3.13.3設置時鐘、通訊地址及波特率等

移動光標到需要位置，“增大”和“減小”鍵修改，輕按“啟?！辨I確認并退出。

第一行為時鐘，移動光標到需要位置按“增大”和“減小”鍵修改。

通訊波特率，可設定2400/3600/4800/9600bps。連接計算機時，應使通訊雙方有相同的地址和波特率。

3.13.4存儲數據

將箭頭光標移動到（存儲）位置， 按  確定鍵 會出現 001然后移動“增大”和“減小”鍵鍵選擇數字，點擊確認鍵存儲

3.14參考接線

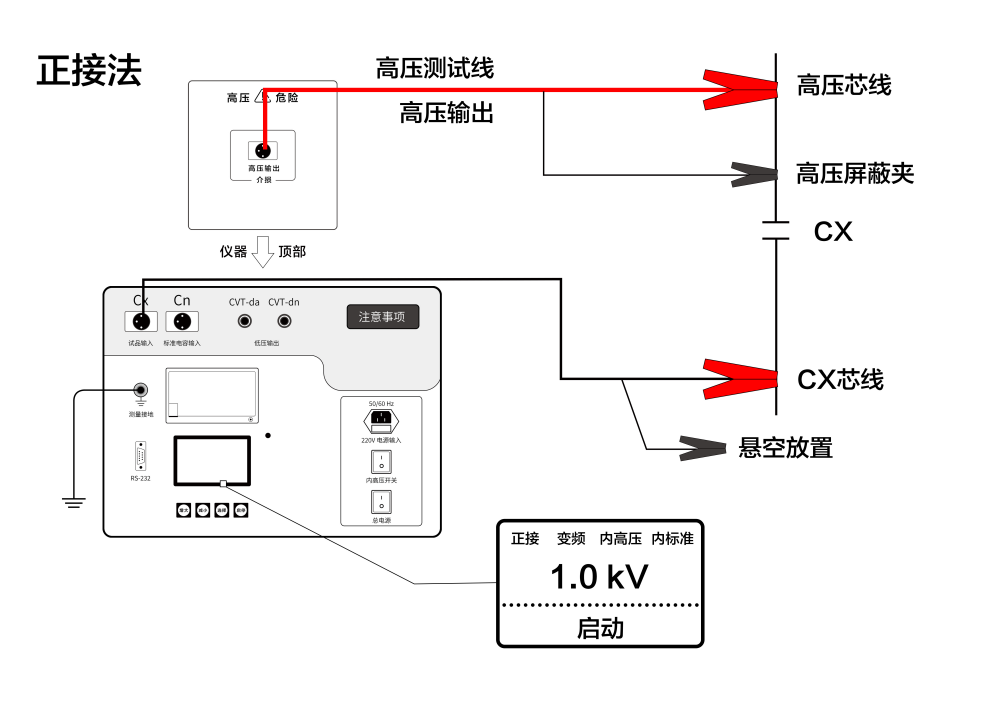

3.14.1正接線、內標準電容、內高壓（常規正接線）

正接線施加內高壓時，高壓線的芯線（紅夾子）和屏蔽（黑夾子）最好都要接試品高壓端。如果只用芯線加壓，芯線電阻較大，可能引起附加介損。

如果使用帶有接地屏蔽的雙屏蔽高壓線，其接地屏蔽必須接地。

Cx線的黑夾子等同接地。黑夾子可接試品的低壓屏蔽極，無屏蔽極時黑夾子可懸空。

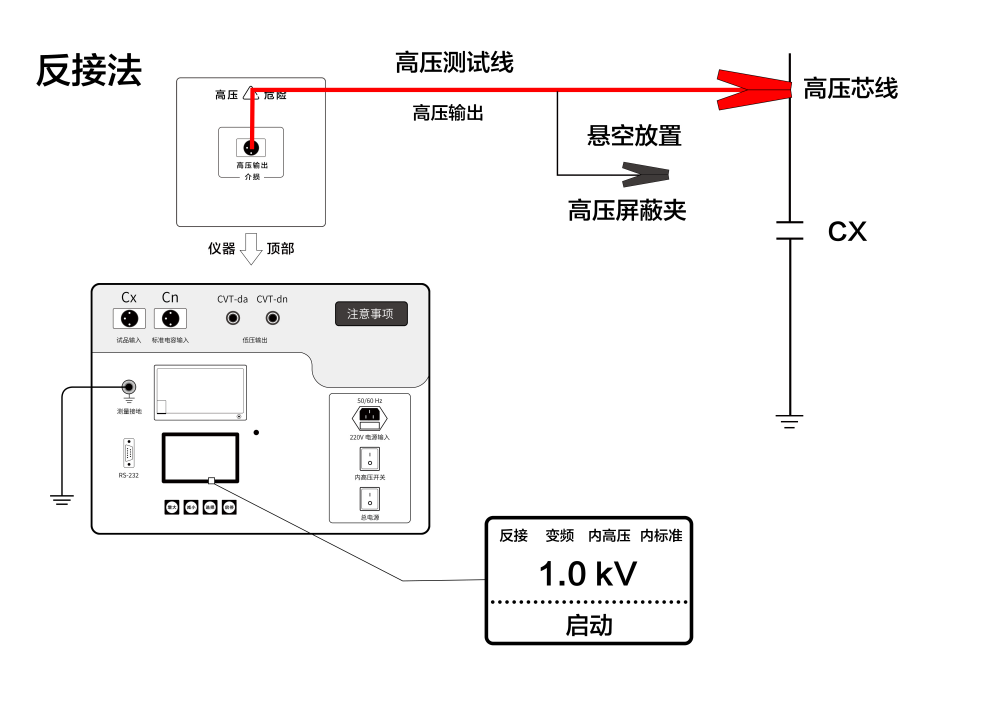

3.14.2反接線、內標準電容、內高壓（常規反接線）：

用高壓線芯線（紅夾子）連接試品高壓端。

高壓屏蔽（黑夾子）用于連接高壓屏蔽，特別是可以屏蔽掉分流支路，如上圖的C1/C2。不需要屏蔽的，黑夾子懸空。

    外施高壓可以提供更大的試驗電流，能夠測量更大容量的試品。

使用內部標準電容時，仍然需要連接高壓線。由于內部標準電容限制，外施高壓不能超過儀器最高電壓（10kV）。

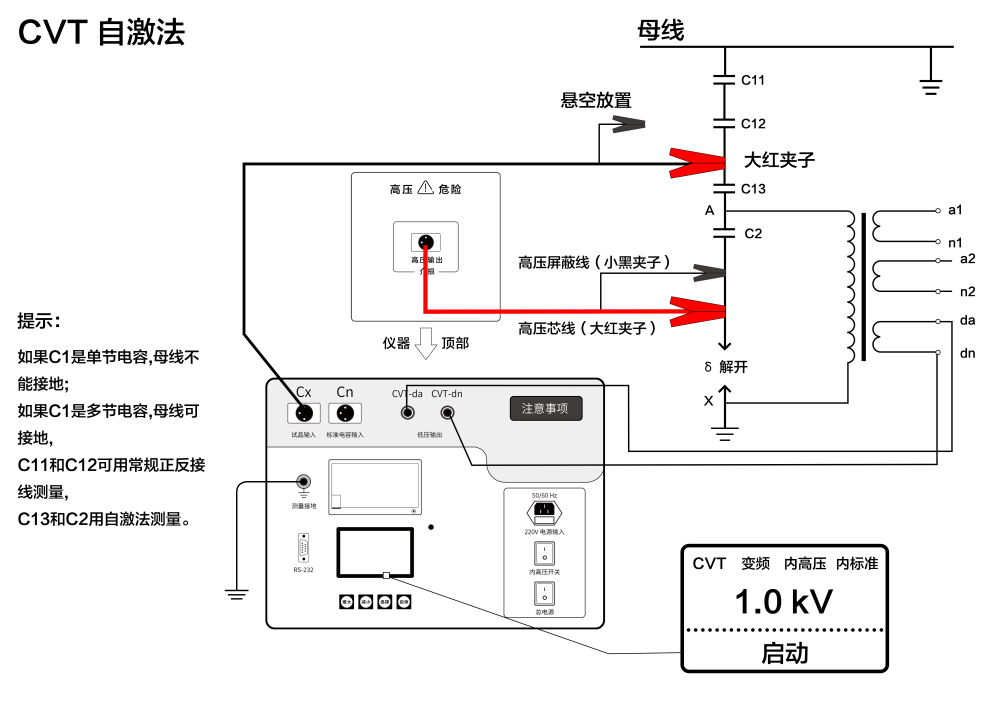

3.14.3 CVT自激法

高壓芯線接C2末端J，Cx芯線接C12上端。不要Cx接C2、高壓線接C12，這樣做的數據誤差較大。

母線是否接地不影響測量。但當CVT上部只有一節C1時，母線不能接地，否則Cx芯線將對地短路。

低壓輸出和接地之間輸出低壓激勵電壓，它們可以接CVT任何一個二次繞組，也無極性要求。

在”3kV”位置按“啟停”鍵設置保護限。建議設置高壓3kV/200mA，低壓20V/10A。

一次測量得到兩個結果：C1即C11的數據，C2即C2數據。

CVT自激法時，老型號儀器的測量線需吊起使用；如儀器配有CVT黃色專用線可拖地使用，但需定期手動校準黃線數據并置入儀器；新儀器能自動校準測量線的影響無需吊起。

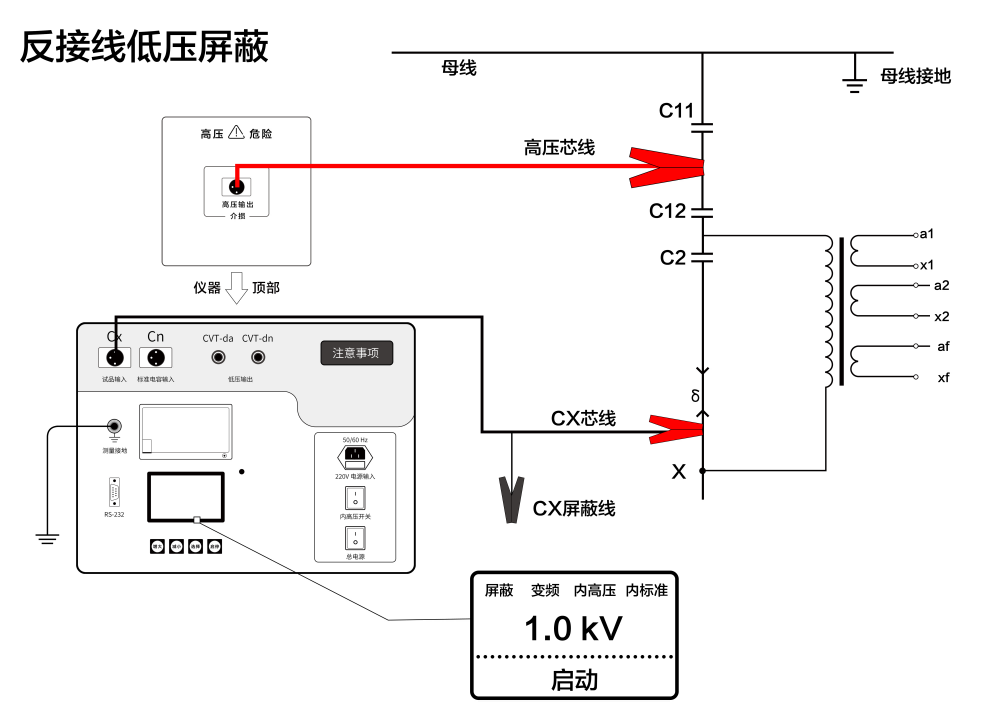

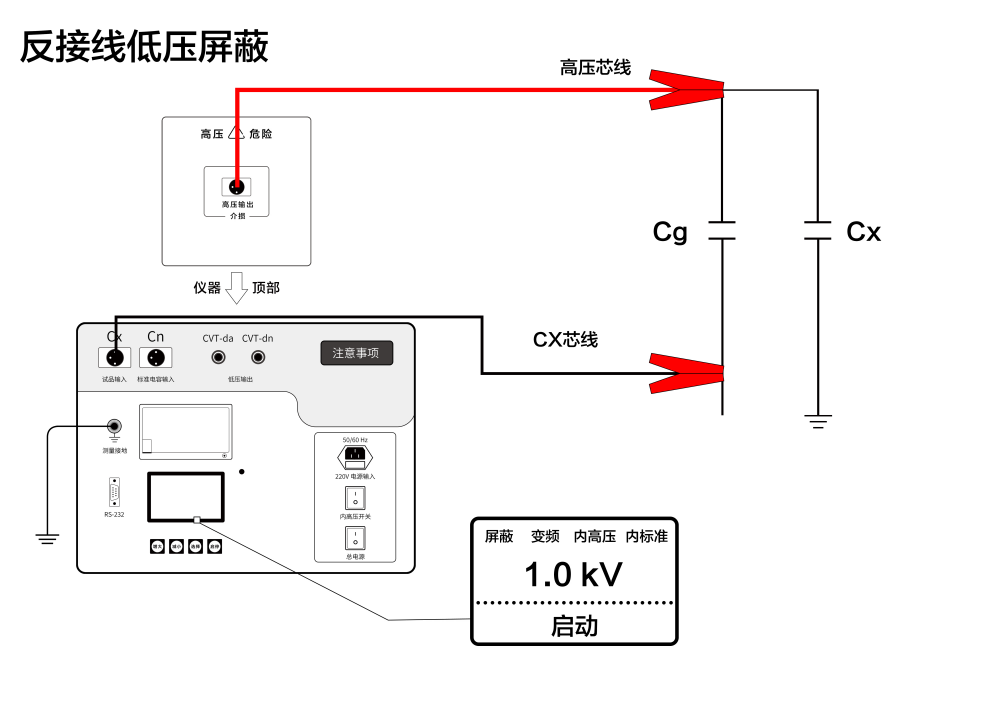

3.14.4 反接線低壓屏蔽

光標在“屏蔽”位置按“啟?！辨I，啟動反接線低壓屏蔽功能。需要屏蔽的電容Cg的低壓端子不能承受高電壓，不能用常規反接線的10kV高壓屏蔽，因此只能使用反接線低壓屏蔽。

應用：在220kVCVT母線接地情況下，可對C11進行不拆線10kV反接線介損測量。如下圖所示：母線掛地線，C11上端不拆線，C11下端接高壓線芯線，C2末端J和X接Cx芯線。這樣C12和C2被低壓屏蔽，儀器采用”屏蔽”測量方式，測量出C11。

如果使用中出現測試數據明顯不合理，請從以下方面查找原因：

4.1搭鉤接觸不良

現場測量使用搭鉤連接試品時，搭鉤務必與試品接觸良好，否則接觸點放電會引起數據嚴重波動！尤其是引流線氧化層太厚，或風吹線擺動，易造成接觸不良。

4.2接地接觸不良

接地不良會引起儀器保護或數據嚴重波動。應刮凈接地點上的油漆和銹蝕，務必保證0電阻接地！

4.3直接測量CVT或末端屏蔽法測量電磁式PT

直接測量CVT的下節耦合電容會出現負介損，應改用自激法。

用末端屏蔽法測量電磁式PT時，由于受潮引起“T形網絡干擾”出現負介損，吹干下面三裙瓷套和接線端子盤即可。也可改用常規法或末端加壓法測量。

4.4空氣濕度過大

空氣濕度大使介損測量值異常增大（或減小甚至為負）且不穩定，必要時可加屏蔽環。因人為加屏蔽環改變了試品電場分布，此法有爭議，可參照有關規程。

4.5發電機供電

發電機供電時輸入頻率不穩定，可采用定頻50Hz模式工作。

4.6測試線

由于長期使用，易造成測試線隱性斷路，或芯線和屏蔽短路，或插頭接觸不良，用戶應經常維護測試線；

測試標準電容試品時，應使用全屏蔽插頭連接，以消除附加雜散電容影響，否則不能反映出儀器精度；

自激法測量CVT時，非專用的高壓線應吊起懸空，否則對地附加雜散電容和介損會引起測量誤差。

4.7工作模式選擇

接好線后請選擇正確的測量工作模式（正、反和CVT），不可選錯。特別是干擾環境下應選用變頻抗干擾模式。

4.8試驗方法影響

由于介損測量受試驗方法影響較大，應區分是試驗方法誤差還是儀器誤差。出現問題時可首先檢查接線，然后檢查是否為儀器故障。

4.9儀器故障

用萬用表測量一下測試線是否斷路，或芯線和屏蔽是否短路；輸入電源220V過高或過低；接地是否良好。

用正、反接線測一下標準電容器或已知容量和介損的電容試品，如果結果正確，即可判斷儀器沒有問題；

拔下所有測試導線，進行空試升壓，若不能正常工作，儀器可能有故障。

啟動CVT測量后測量低壓輸出，應出現2~5V電壓，否則儀器有故障。

5.抗干擾能力

設置一個回路向儀器注入定量的干擾電流。

注意：

1）應考慮到該回路可能成為試品的一部分。

2）儀器啟動后會使220V供電電路帶有測量頻率分量，如果該頻率分量又通過干擾電流進入儀器，則無法檢驗儀器的抗干擾能力。

3）不建議用臨近高壓導體施加干擾，因?yàn)檫@樣很容易產生近距離尖端放電，這種放電電阻是非線性的，容易產生同頻干擾。

6.變頻測量討論

6.1變頻測量

干擾十分嚴重時，變頻測量能得到準確可靠的結果。例如用55Hz測量時，測量系統只允許55Hz信號通過，50Hz干擾信號被有效抑制，原因在于測量系統很容易區別不同頻率，由下述簡單計算可以說明選頻測量的效果：

兩個頻率相差1倍的正弦波疊加到一起，高頻的是干擾，幅度為低頻的10倍：

Y=1.234sin(x+5.678°)+12.34sin(2x+87.65°)

在x=0/90/180/270°得到4個測量值

Y0=12.4517，Y1= -11.1017，Y2=12.2075，Y3= -13.5576，

計算A=Y1 - Y3=2.4559，B=Y0 - Y2=0.2442，則：

φ=tg-1(B/A)=5.678° V==1.234

這剛好是低頻部分的相位和幅度，干擾被抑制。實際波形的測量點多達數萬，計算量很大，結果反映了波形的整體特征。

6.2頻率和介損的關系

介損有RC串聯和并聯兩種理想模型：串聯模型tgδ=2πfRC，并聯模型tgδ=1/(2πfRC)，tgδ分別隨頻率f成正比和反比。如圖所示，f對完全正比和完全反比兩種模型影響較大。但實際電容器是多種模型交織的混合模型，此時f的影響就小。

6.3自動變頻與50Hz等效

儀器采用自動變頻在干擾頻率50Hz兩側（45Hz和55Hz）各測一個點，然后推算50Hz頻率下數據。除多個元件電路的低頻諧振外，單個試品中的介質不可能在低頻引起能量吸收峰，工頻附近介損總是隨頻率單調變化的。因此這種測量方法不會帶來明顯誤差。實際上，平均前的兩個介損值已十分接近，即使不平均也完全有參考價值。目前，變頻介損儀已成為介損測量的常規儀器，其優異的抗干擾能力和準確度已經得到認可。

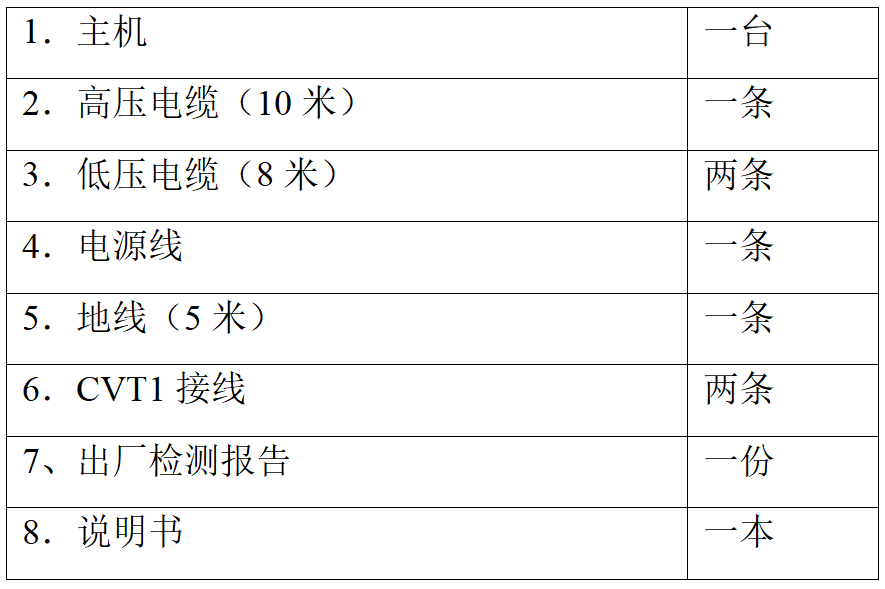

儀器配置清單
