電纜故障測試儀

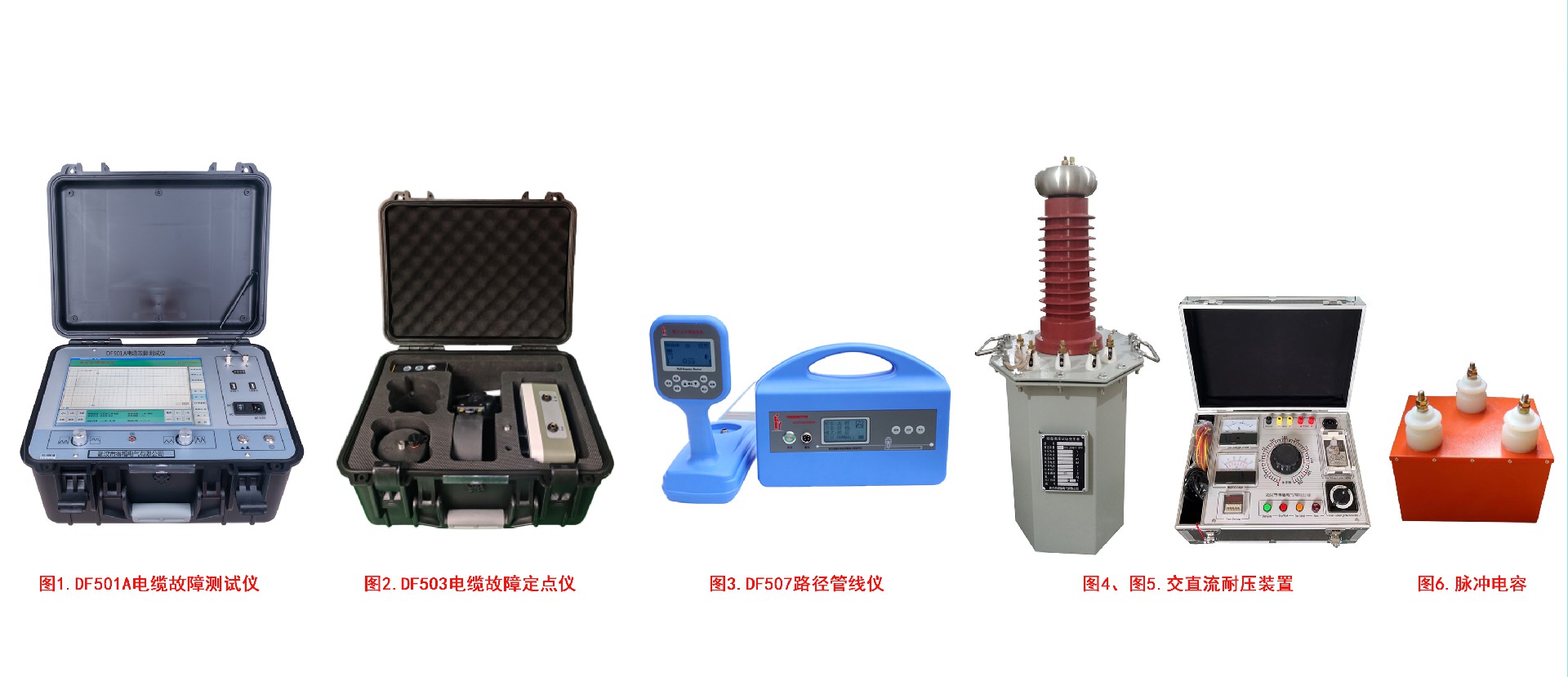

一、概述

電纜故障測試儀采用工業級12.1寸觸摸一體電腦，簡單的操作軟件界面，實現人機交互測試。采用工業級集成電路與器件，內置大容量鋰離子電池，穩定可靠，使用便捷。

本電纜故障測試儀是測量、分析電力電纜狀態與故障距離的專用儀器，本電纜故障測試儀采用現代電子技術和計算機技術結合，實現信號濾波、采集、數據處理、圖形顯示、圖形分析，來完成電纜速度測量、電纜長度測試、電纜故障距離的測試。

本電纜故障測試儀適用不同截面、不同介質的各種材料的電力電纜、高頻同軸電纜、路燈電纜、地埋電線的低阻、短路、開路斷線故障,以及高阻泄漏和高阻閃絡性故障。技術參數符合《GB/T 18268.1工業場所用試驗設備的抗干擾度要求》、《DL ∕ T 849.1-2019 電力設備專用測試儀通用技術條件第1部分：電纜故障閃測儀》、《JJF1042-2020電纜故障測試儀校準規范》標準要求。

1.1 電力電纜的分類

 1.1.1 按電力電纜的耐壓等級分類：

低壓電纜：6kV及以下電壓等級的電纜

中高壓電纜：6kV及以上、35kV及以下等級的電纜

高壓電纜：66kV及以上電壓等級的電纜

 1.1.2 按電力電纜的絕緣介質分類：

油浸紙介質電纜：多為中高壓等級的電纜

不滴流紙介質電纜：多為中高壓等級的電纜

交聯聚乙烯(XLPE)介質電纜：多為中高壓及高壓等級的電纜

其它橡塑介質電纜：多為中高壓及低壓等級的電纜

充油電纜：多為高壓等級的電纜

 1.1.3 按結構型式分類：

無外金屬屏蔽層電纜：多為低壓電纜

有外金屬屏蔽層電纜：多為中高及以上電壓等級的電纜

有金屬性內護套電纜：多為高壓等級的電纜

1.2 電力電纜故障類型及故障性質分析

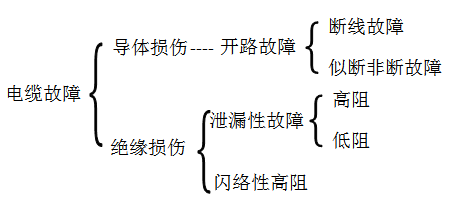

 1.2.1 電力電纜故障分類：

按故障發生的部位分類：

接頭故障；本體故障。

按故障的表現形式分類：

封閉性故障；外露性故障。

按電纜的結構型式分類：

主絕緣故障；內、外護套故障。

按行波測量原理分類：

  1.2.2 電纜故障性質分析

開路故障：若電纜絕緣正常，但因?qū)w原因不能正常輸送電壓的一類故障可認為是開路故障，如芯線或地線似斷非斷、芯線某一處存在較大的線電阻及斷芯等情況。一般單純性開路故障很少見到，多數表現為與低阻或高阻故障并存。

低阻故障：若電纜的絕緣介質損傷，能直接用“低壓脈沖法”測試的一類相間或相對地故障，稱之為泄漏性低阻故障。通常叫做低阻故障。一般電阻值在數百歐姆以下。若電阻值為“零”，則稱為短路故障，它是低阻故障的特例。

泄漏性高阻故障：若電纜的絕緣介質已損壞，并形成固定的電阻通道，但不能直接用電纜故障閃測儀器的“低壓脈沖法”測量的一類故障，稱為泄漏性高阻故障，阻值通常在數百歐姆以上。在現場當給電纜做直流泄漏耐壓試驗時，其泄漏電流值隨著所加的直流電壓的升高而連續增大，并遠遠超過電纜本身所要求的規范值。泄漏性高阻故障與低阻故障是相對的，無嚴格區別。

閃絡性高阻故障：在電纜的預試電壓范圍內，當電纜的預試電壓加到某一數值時，電纜的泄漏電流值突然增大，其值大大超過被試電纜所要求的規范值，這種類型的故障稱為閃絡性高阻故障。這種故障點其電纜絕緣雖然損壞，但卻沒有形成固定的電阻通道。

 1.2.3 電力電纜故障性質的判別方法

    判斷電纜故障性質一般有三種手段:

（1）    通過絕緣電阻表判斷、萬用表判斷；

（2）    通過電纜預試結果判斷；

（3）    通過“電纜故障測試儀”判斷；

   一般情況下，低阻、開路故障(高阻)可通過萬用表或“電纜故障測試儀”的“低壓脈沖法”測試波形直接進行判斷。

 1.2.4 電力電纜故障的測試程序

  電纜故障測試儀查找地埋電力電纜故障一般要經過以下幾個步驟：

   （1）分析電纜故障性質并了解故障電纜的耐壓等級及絕緣介質情況。

   （2）用電纜故障測試儀之“低壓脈沖”測試故障電纜的所有相線的長度并校準故障電纜的電波傳輸速度。

   （3）選擇合適的測試方法，用電纜故障測試儀進行電纜故障粗測。

   （4）對電纜故障點進行精測，包括對地埋電纜的走向及深度的查找和故障點的精確定位。

 （5）對電纜故障測試結果進行誤差分析(丈量誤差、傳輸速度誤差、判讀誤差、儀器誤差)。

二、產品特點

? 12.1寸工業級計算機控制、觸摸式操作方式；

? XP操作系統,便捷的操作方式；

? 具備測波速，測故障距離的功能；

? 全自動連續采樣，波形捕捉及時、準確；

? 儀器采用嵌入式工控機最新技術同時具有沖擊高壓閃絡法和低壓脈沖法；

? 具有方便用戶的軟件和全中文菜單以及熒屏觸摸按鍵操作。按鍵定義簡

單明了。測量方法簡單快速；

? 檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備；

? 超高亮度、超大液晶屏作為顯示終端，可在陽光直射的環境中清晰地觀察

屏幕波形。儀器具有強大的數據處理能力和友好的顯示界面；

? 具有海量測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察；

? 具有標準打印機USB接口；

? 操作簡單，可靠性高。具有極高的性價比；

? 內置聚合物鋰電池電源，可在無電源環境測試電纜開路及低阻短路故障。

三、技術參數

? 采樣頻率:400MHz；

? 低壓脈沖幅度：400V；

? 脈沖寬度：0.25uS/2uS/4uS；

? 最小分辨率：0.1m；

? 測試盲區：≤10m；

? 測距范圍：≥68km；

? 測量誤差：≤±（0.5％×L+1m），L為電纜長度；

? 測試電纜長度設有：＜1km （短距離）；＜3km（中距離）；＞3 km（長距離）三種；

? 供電方式：充電AC110V～240V，50Hz/60Hz；

內置10400mAH鋰電池供電；

? 工作條件： 溫度-20℃～+65℃，相對濕度 90%，大氣壓力750±30mmHg；

? 體積與重量：430×380×220mm-10kg；

電纜故障測試儀

一、概述

電纜故障定點儀是利用振動拾聲和電磁感應原理來確定電纜故障點的具體位置。借助于高壓脈沖發生器使故障點閃絡放電，故障點閃絡放電所產生的振動波、聲波以及電磁波等物理現象經定點儀專用探頭拾取，經電纜故障定點儀放大處理并顯示和輸出,最終由測試人的聽覺和視覺來判斷故障點的精確位置。即完成電纜故障點“電纜的正上方，粗測的范圍內”的精確定位任務。本定點儀適用不同截面、不同介質的各種材料的電力電纜、高頻同軸電纜、路燈電纜、地埋電線的低阻、短路、開路斷線故障,以及高阻泄漏和高阻閃絡性故障。技術參數符合符合《DL∕T 849.2電力設備專用測試儀通用技術條件 第2部分：電纜故障定點儀》標準要求。

二、產品特點

1.同步接收故障點放電時產生的振動波、聲波以及電磁波；

2.聲和磁通道單獨設計，單獨供電，抗干擾能力更強；

3.超強的放大倍數，探測深度大于10米；

4.超低低功耗設計，靜態電流小于10mA，連續工作大于20小時；

5.模擬表頭設計，信號強弱和趨勢一目了然；

6.零電平任意調節，適用于各種強弱現場。

三、技術參數

1.放大倍數，50萬倍；

2.定位精度：小于0.1m；

3.輸出阻抗：350Ω；

4.工作電源： 標準3.7V 3200mAh電池4節；

5.靜態電流：＜10mA；

6.工作條件：環境溫度：-25～65℃；相對濕度：≤90％。

管線定位儀

工作原理及方法

   管線定位儀是利用電磁感應的原理來探測地下電纜的精確走向、深度以及定位電纜的開路、短路及外皮故障點，管線定位儀的智能化全漢字、圖形操作指示及聲音調頻指示，使它成為當今最容易使用的管線定位儀。發射機內置歐姆表可自動測量環路電阻及連續的自動輸出阻抗匹配，以保證輸出最佳的匹配信號。對于電纜故障的測試，本儀器可應用跨步電壓法，用直埋電纜故障測試配件（“A”字架）來判斷直埋電纜的對地絕緣電阻小于2M歐的電纜對地故障及電纜外皮故障的定位；也可以用信號強弱法判斷電纜開路、短路故障。應用耦合夾鉗，可以查找?guī)щ婋娎|的路徑，利用接收機的50Hz探測功能，還可以對運行電纜發出的50Hz工頻信號進行跟蹤，真正做到了一機多用，具有最佳的性能價格比。

   其基本工作原理是：由發射機產生電磁信號，通過不同的發射連接方式將信號傳送到地下被測電纜上，地下電纜感應到電磁信號后，在電纜上產生感應電流，感應電流沿著電纜向遠處傳播，在電流的傳播過程中，通過該地下電纜向地面輻射出電磁波，這樣當管線定位儀接收機在地面探測時，就會在電纜上方的地面上接收到電磁波信號，通過接收到的信號強弱變化來判別地下電纜的位置、走向和故障。

脈沖貯能電容器

1、主要用于各種電纜的所有高阻故障的粗測。

2、主要用于各種電纜所有類型故障的精確定位。

3、脈沖貯能電容采用特殊高壓工藝，體積小巧，安全可靠。

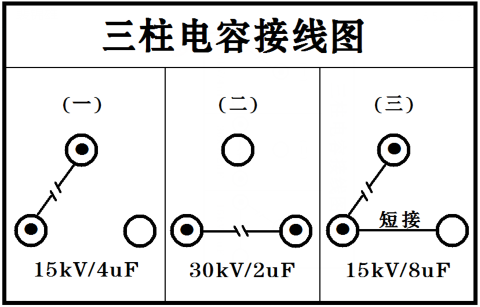

4、容量電壓： 4μF (1±10％)/15kV

         8μF (1±10％)/15kV

         2μF (1±10％)/30kV

5、損 耗 質：不大于0.006（1kHz）

6、絕緣電阻：RC大于7500MΩ·uF

7、極間耐壓：1.1-1.5Un·2s  極對殼：2Un·2s

8、環境溫度：-25-60℃  海拔：1000m
